마이크로 버블 발생장치


본장치는, 마이크로 버블에 관련하는 연구 개발을 서포트하기 위해서, 주로 실험실용으로서 개발되었습니다.실험조내에 발생한 기포지름 분포의 계측 결과와 함께 제공합니다.

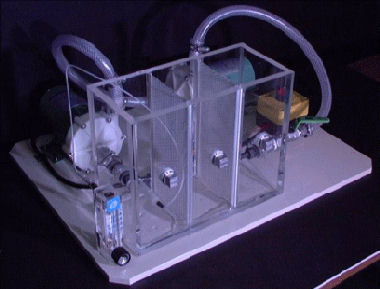

소형 마이크로 버블 발생장치
마이크로 버블 발생 원리

본장치는, 자흡선회 방식에 의한 기포 발생 기구를 채용하고 있습니다.본 방식에서는, 흡입구로부터 받아들여진 기체는 펌프 임펠러의 전단력에 의해 분쇄되어 미세화합니다.가압 방식과 비교하고, 높은 생리 활성 기능을 가지고 있는 것이 연구되고 있습니다.



주요 특징

・ 발생 기포 분포가 기존의 조건하에서의 실험이 가능
・ 균일한 기포지름 분포
・ 자흡식이기 위해 압력이 불요
・ 필요에 따라서, 모든 기체를 안전하게 이용 가능
・ 소량의 샘플로의 실험이 가능
・ 소형이고 공간절약

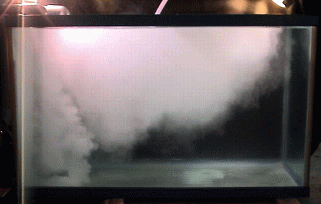

마이크로 버블 발생 상활(수중안)

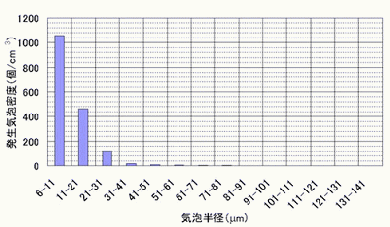

기포지름 분포 계측 결과
[초음파식 기포지름 분포 계측 장치(ABS)에 의한 계측 결과]

기본 사양


외형 치수 : 200W×150D×200H(mm)
액체 유량 : 4L/min
기체류량 : 5~20mL/min
사용물량 : 4L
전원 전압 : AC100V


개발 협력・・・아리아케 공업 고등 전문학교 빙실 교수




마이크로 버블 발생장치(pdf)
